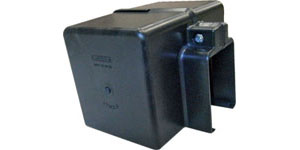

Соединительные муфты

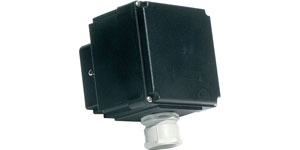

Токопроводящие короба

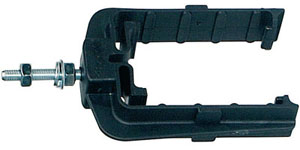

Подвесные кронштейны

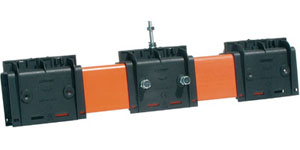

Секция расширения
Секция контроля

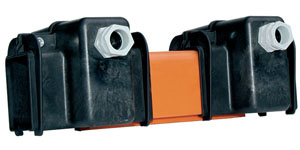

Изолирующая секция
Вводная направляющая

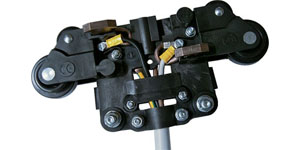

Токосъёмные каретки

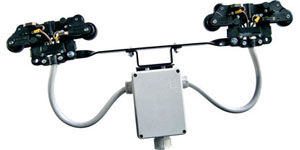

Двойная каретка
Каретка для протяжки
Стыковочный зажим
Подвесной механизм

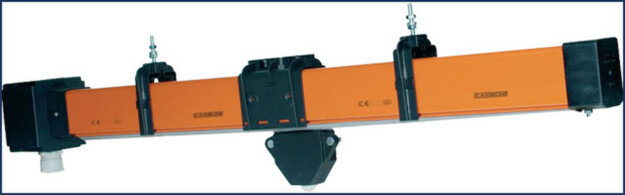

Преимущества троллейных шинопроводов Cariboni серий Atollo и Mini Atollo
Контактная линия ATOLLO отличается от прочих систем электропитания рядом своих преимуществ:
• Высокий уровень безопасности: линия отвечает большинству самых строгих международных стандартов по безопасности, применимых к новейшим системам электропитания: гарантирована защита от удара током при случайном контакте
• Высокий уровень прочности: изоляционный короб и все компоненты компактны, прочны, жестки и устойчивы против коррозии
• Гибкость в применении: подходит как для прямых рельсов, так и для линий с изгибом.
Троллейный шинопровод Atollo отлично подходит для использования как внутри помещений, так и на открытом воздухе
• Благодаря оптимальной конструкци всех компонентов (соединительной муфты, изолирующей секции и секции контроля, поддерживающих кронштейнов и др.) обеспечивается быстрая и легкая установка, даже в сложных условиях
• Шинопровод не требует обслуживания: благодаря тщательному анализу при разработке всех компонентов, необходимость обслуживания линии практически отсутствует
• Отсутствие проблем в размещении для установки требуется минимальная площадь
• Предусмотренное число проводников до 5.
cariboni
alstom

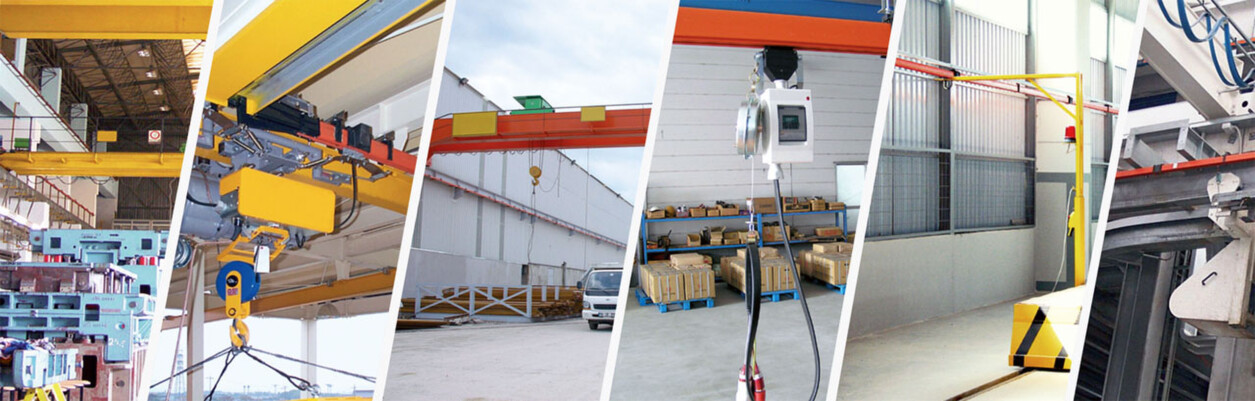

Оптимальное решение для электропитания кранов, монорельсов, конвейеров, лебедок и прочих мобильных механизмов.

Компания "Osvaldo Cariboni Lecco" S.p.A. (Италия) с 1946 года разрабатывает и производит троллейные токоподводы и широкий спектр оборудования для энергоснабжения движущихся объектов, железнодорожных и трамвайных инфраструктур.
С 2012 года Cariboni входит в состав группы Alstom. Центр передового опыта Alstom, основанный в Lecco, имеет 110-летний опыт проектирования и производства компонентов передачи энергии для железнодорожной инфраструктуры, электростанций и других объектов.

Опытные команды Lecco используют свой опыт в области механики и электротехники, чтобы создавать лучшие детали для каждого рынка. В частности, использование различных комбинаций стали, бронзы и алюминия обеспечивает отличные энергетические характеристики, одновременно повышая безопасность, долговечность и экономичность.
Троллейные шинопроводы и токоподводы торговой марки Cariboni являются одними из наиболее известных европейских брендов оборудования электропитания для различного крановых систем, подъемных и мостовых кранов, кранов с монорельсовой тележкой, автоматизированных складов и других систем перемещения.
Технические характеристики
Рабочее напряжение/частота
600В / 50-60Гц
Напряжение изоляции IEC 60439/2
3750 В
Скорость движения каретки предельно допустимая
250 м/1’
Скорость движения каретки предельно подтвержденная
180 м/1’
Предельно допустимая температура при расчетной нагрузке
-30°C +40°C
Высокотемпературный вариант, ПВХ короба белого цвета
30°C +65°C
Максимально допустимая температура для короба
+60°C
Температура хранения для короба
-30°C +60°C
Кратковременно допустимый пробойный ток для линии MINI ATOLLO 40÷60A с 25 A кареткой
500A x 1 с
Кратковременно допустимый пробойный ток для линии ATOLLO 70÷200A с 35 A кареткой
800A x 1 с
Кратковременно допустимый пробойный ток для линии ATOLLO 70÷200A с 70 A кареткой
2000A x 1 с
Степень защиты IP без закрывающей шторки (для установки линии без вероятного ручного контакта) подтверждено стандартом CEI EN 60529
IP 13
Степень защиты IP с закрывающей шторкой (для установки линии в зоне с вероятным ручным контактом) подтверждено стандартом CEI EN 60529
IP 23
Температура самогашения по CEI EN 60695-1 стандарту изоляционный короб и токосъемная каретка
850 °C
Температура самогашения по CEI EN 60695-1 стандарту прочее оборудование
650 °C
Расстояние между кронштейнами MINI ATOLLO 40÷60A
1,33 м макс.
Расстояние между кронштейнами ATOLLO 70÷200A
2 м макс.
Электрические характеристики
Амперная нагрузка (А)
Площадь сечения медной полосы мм2
Сопротивление
при 20°C Ω/m 10-4
Реактивное сопротивление
при 50 Гц Ω/m 10-4
40
1017,817,87
601511,8711,96
701611,1611,25
100247,447,57
140325,585,72
200483,724
Контактная линия CARIBONI ATOLLO представляет наилучшее решение для электропитания кранов, лебедок, талей, мостовых кранов, монорельсов, конвейеров, автоматизированных складов и ряда прочих мобильных механизмов.

Сертификаты и стандарты
ГОСТ Р
ALSTOM FERROVIARIA Spa
ISO9001
ALSTOM FERROVIARIA Spa
ISO14001
ALSTOM FERROVIARIA Spa
BS OHSAS 18001
ALSTOM FERROVIARIA Spa
CE
ALSTOM FERROVIARIA Spa
Патент BREV
ALSTOM FERROVIARIA Spa
ACAE
ALSTOM FERROVIARIA Spa
LOVAG
ALSTOM FERROVIARIA Spa
Система запатентована, соответствует стандартам CE, имеет сертификат LOVAG, ГОСТ Р – сертификат соответствия Российской Федерации.
