Троллейный шинопровод Atollo Cariboni 70-100-140-200 А

Троллейные шинопроводы Atollo 70-100-140-200 А
Линия типа C: непрерывная медная полоса – Линия типа P: предустановленная медная полоса
Линия типа "С" - непрерывная медная полоса

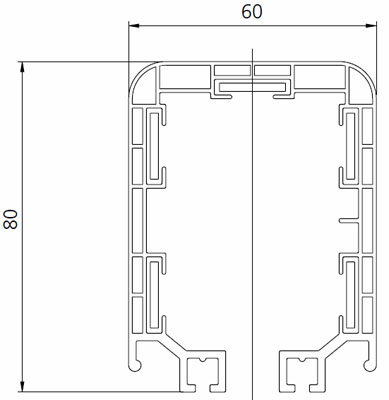

ЛИНИЯ ТИПА С: НЕПРЕРЫВНАЯ МЕДНАЯ ПОЛОСА
size atollo cariboni
В данном типе линии медная полоса нарезается на необходимую длину и протягивается внутри коробов после их установки и соединения друг с другом. В этом случае электрическая линия с непрерывной медной полосой устанавливается в значительно более короткие сроки. Эта конструкция также гарантирует гораздо меньшие потери напряжения при эксплуатации, равно как и заметно меньший износ контактных башмаков. Внутри короба предусматривается использование направляющей во избежание неправильной вставки токосъемной каретки.
Длина (м)
Количество
медных
полос
Код
70 А100 А140 А
44
03.03244.91
03.03244.92
03.03244.93
5
03.03245.91
03.03245.92
03.03245.93
24
03.03224.91
03.03224.92
03.03224.93
5
03.03225.91
03.03225.92
03.03225.93
Примечание: также имеется высокотемпературный вариант, пригодный для использования при температуре окружающей среды до 65°C. ПВХ короба имеет белый цвет.

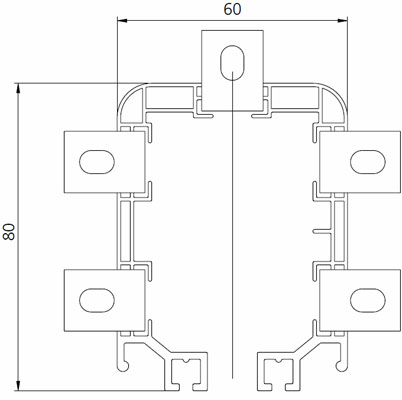

Линия типа "Р" - предварительно установленная медная полоса
trollej s USTANOVLENNOJ MEDNOJ POLOSOJ
trollej s USTANOVLENNOJ MEDNOJ POLOSOJ
В данном типе линии медная полоса предварительно вставлена в короб на соответствующие места. С тем, чтобы обеспечить соединение между коробами, оконечные части медной полосы загнуты и готовы к скреплению с помощью соответствующих зажимов. Внутри короба предусматривается использование направляющей во избежание неправильной вставки токосъемной каретки.
Длина (м)
Количество
медных
полос
Код
70 А100 А
140 А
200 А
44
03.03004.91
03.03004.92
03.03004.93
03.03004.94
5
03.03005.91
03.03005.92
03.03005.93
03.03005.94
24
03.03044.91
03.03044.92
03.03044.93
03.03044.94
5
03.03045.91
03.03045.92
03.03045.93
03.03045.94
Примечание: Возможна поставка линий с изгибом (минимальный радиус 1250 мм и 4 медных полосы). Благодаря инновационным разработкам, установка изгиба исключительно легкая и быстрая и может быть использована для обеих версий линии (Тип С и Тип Р).
Компоненты токоподвода Atollo Cariboni

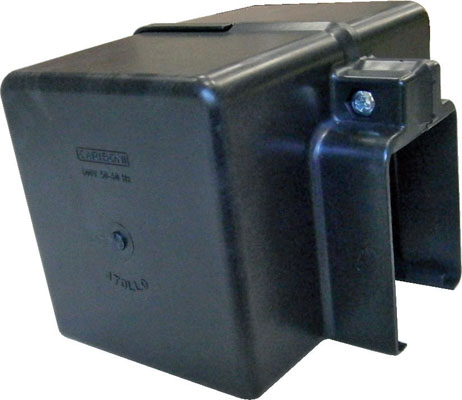

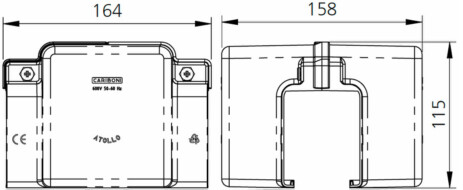

СОЕДИНИТЕЛЬНАЯ МУФТА ДЛЯ КОРОБОВ
КОД: 03.08014.91NS
Линия тип "С"
SOEDINITEL'NAYA MUFTA DLYA KOROBOV
СОЕДИНИТЕЛЬНАЯ МУФТА ДЛЯ КОРОБОВ
Предназначена для соединения двух секций изоляционных коробов. Фиксирующее устройство очень легко в использовании, процесс крепления не требует использования винтов, снабжена четырьмя выступами, гарантирующими надежную фиксацию соединения коробов.
СОЕДИНИТЕЛЬНАЯ МУФТА ДЛЯ КОРОБОВ
КОД: 03.08012.90NN
Линия тип "С"
СОЕДИНИТЕЛЬНАЯ МУФТА ДЛЯ КОРОБОВ
СОЕДИНИТЕЛЬНАЯ МУФТА ДЛЯ КОРОБОВ
Предназначена для соединения двух секций изоляционных коробов со стыкующимися медными полосами. Используется в случае расширения существующих линий или для очень протяженных линий, где медная полоса не может быть вставлена за одну операцию. Фиксация соединения осуществляется с помощью 2 винтов и гаек М6.

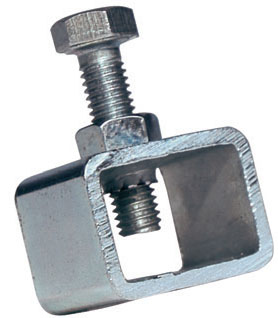

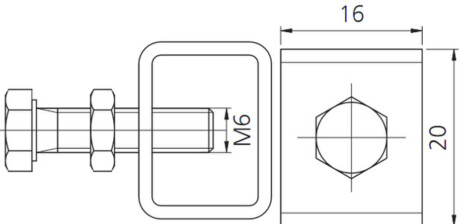

СТЫКОВОЧНЫЙ ЗАЖИМ
КОД: 03.08013.90N
Линия тип "С"
СТЫКОВОЧНЫЙ ЗАЖИМ
STYKOVOCHNYJ ZAZHIM
Используется для соединения медной полосы в случае расширения существующих линий или для особо протяженных линий, где медная полоса не может быть установлена за одну операцию.

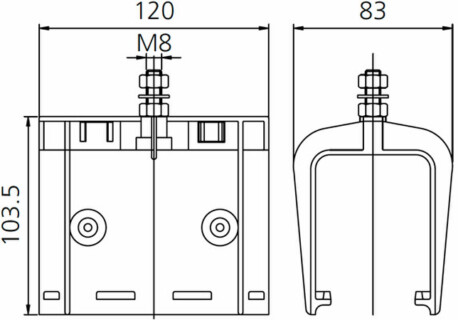

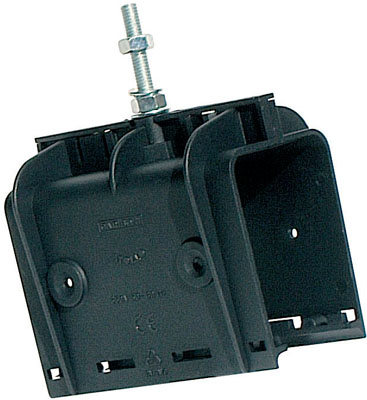

СОЕДИНИТЕЛЬНАЯ МУФТА ДЛЯ ТОЧКИ ФИКСАЦИИ
КОД: 03.08014.93NS
Линия тип "С"
СОЕДИНИТЕЛЬНАЯ МУФТА ДЛЯ ТОЧКИ ФИКСАЦИИ
SOEDINITELNAYA-MUFTA-DLYA-TOCHKI-FIKSACII
Она служит для соединения двух секций изоляционных коробов и закрепляется на опорном кронштейне для обеспечения правильного подсоединения наращиваемых секций.
СОЕДИНИТЕЛЬНАЯ МУФТА ДЛЯ КОРОБОВ
КОД: 03.08012.90NM
Линия тип "Р"
SOEDINITEL'NAYA MUFTA DLYA KOROBOV
СОЕДИНИТЕЛЬНАЯ МУФТА ДЛЯ КОРОБОВ
Предназначена для соединения двух секций изоляционных коробов в случае установки линий серии Р (с предварительно установленной медной лентой). Фиксация соединения осуществляется с помощью 2 винтов и гаек М6.
СТЫКОВОЧНЫЙ ЗАЖИМ
КОД: 03.08013.90LM
Линия тип "Р"
СТЫКОВОЧНЫЙ ЗАЖИМ
СТЫКОВОЧНЫЙ ЗАЖИМ
Используется для соединения частей медной полосы в случае установки линий серии Р (с предварительно установленной медной полосой). Он вставляется в медную полосу, предварительно подготовленную к сборке.

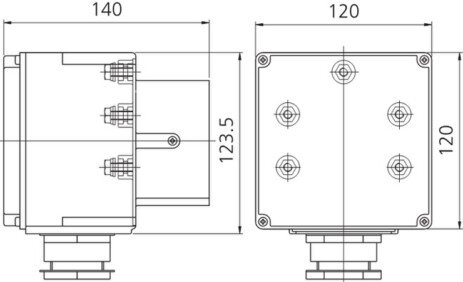

КОНЦЕВОЙ ТОКОПОДВОДЯЩИЙ КОРОБ
КОД: 03.08016.90
Линия тип "С"
KONCEVOJ-TOKOPODVODYASHCHIJ-KOROB
КОНЦЕВОЙ ТОКОПОДВОДЯЩИЙ КОРОБ
Монтируется на конце линии. Снятие задней крышки обеспечивает легкую установку.

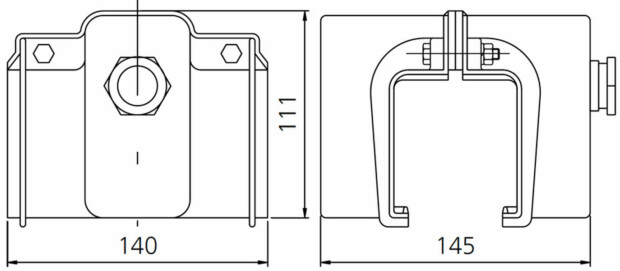

ЛИНЕЙНЫЙ ТОКОПОДВОДЯЩИЙ КОРОБ
КОД: 03.08017.91N-92N-93N
Линия тип "С/Р"
ЛИНЕЙНЫЙ ТОКОПОДВОДЯЩИЙ КОРОБ
Код
Амперная
нагрузка
03.08017.91N
70 А
03.08017.92N
100 А
03.08017.93N
140 А
Может монтироваться в каждой точке линии рядом с местом соединения двух соседних секций короба.
КОНЦЕВАЯ КЛЕММА ДЛЯ ПИТАЮЩЕГО КАБЕЛЯ
КОД: 01.02773.90
Линия тип "С/Р"
КОНЦЕВАЯ КЛЕММА ДЛЯ ПИТАЮЩЕГО КАБЕЛЯ
КОНЦЕВАЯ КЛЕММА ДЛЯ ПИТАЮЩЕГО КАБЕЛЯ
Вставляемая в стыковочный зажим, она соединяет кабель (максимальное сечение 10 мм2) с медной полосой внутри линейного короба питающей линии.

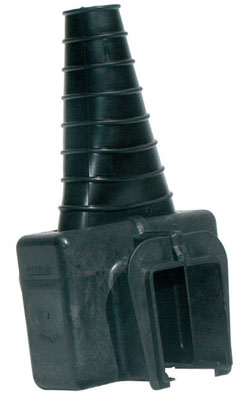

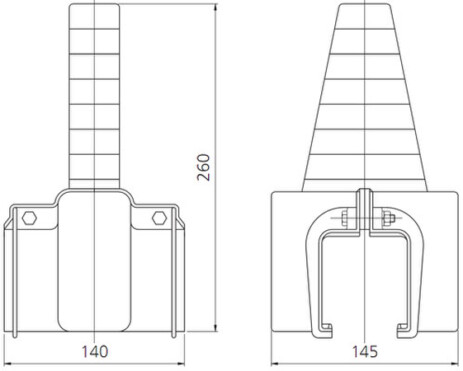

ЛИНЕЙНЫЙ КОРОБ ПИТАЮЩЕЙ ЛИНИИ С НАГРУЗКОЙ 200А
КОД: 03.08017.99
Линия тип "Р"
ЛИНЕЙНЫЙ КОРОБ ПИТАЮЩЕЙ ЛИНИИ С НАГРУЗКОЙ 200А
ЛИНЕЙНЫЙ КОРОБ ПИТАЮЩЕЙ ЛИНИИ С НАГРУЗКОЙ 200А
Может монтироваться в каждой точке линии рядом с местом соединения двух соседних секций короба.

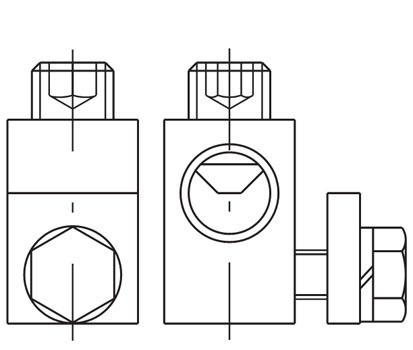

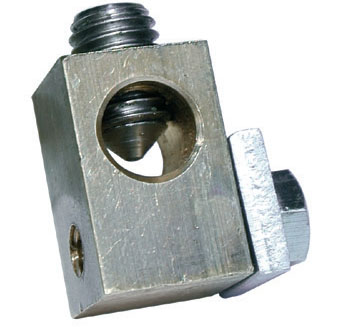

ЗАЖИМ ДЛЯ ПИТАЮЩЕГО КАБЕЛЯ ЛИНИИ С НАГРУЗКОЙ 200А
КОД: 03.08039.90
Линия тип "Р"
ЗАЖИМ ДЛЯ ПИТАЮЩЕГО КАБЕЛЯ ЛИНИИ С НАГРУЗКОЙ 200А
ЗАЖИМ ДЛЯ ПИТАЮЩЕГО КАБЕЛЯ ЛИНИИ С НАГРУЗКОЙ 200А
Он служит для соединения кабеля (максимальное сечение 50 мм2) с медной полосой внутри линейного короба питающей линии 03.08017.99.

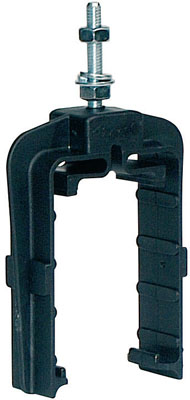

ПОДВЕСНОЙ КРОНШТЕЙН
КОД: 03.08018.91N
Линия тип "С/Р"
ПОДВЕСНОЙ КРОНШТЕЙН
ПОДВЕСНОЙ КРОНШТЕЙН
Необходим для поддержки изоляционного короба и его крепления к скобам, позволяет смещаться изоляционному коробу в случае расширения. Установочная дистанция между двумя подвесными кронштейнами должна быть максимум 2 метра.
ПОДВЕСНОЙ КРОНШТЕЙН ДЛЯ ТОЧКИ ФИКСАЦИИ
КОД: 03.08019.90N
Линия тип "С/Р"
ПОДВЕСНОЙ КРОНШТЕЙН ДЛЯ ТОЧКИ ФИКСАЦИИ
ПОДВЕСНОЙ КРОНШТЕЙН ДЛЯ ТОЧКИ ФИКСАЦИИ
Соединяется с коробом двумя боковыми шурупами и служит для создания фиксированной точки с целью обеспечения равномерного распределения расширения.

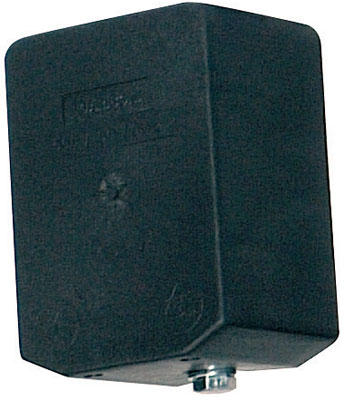

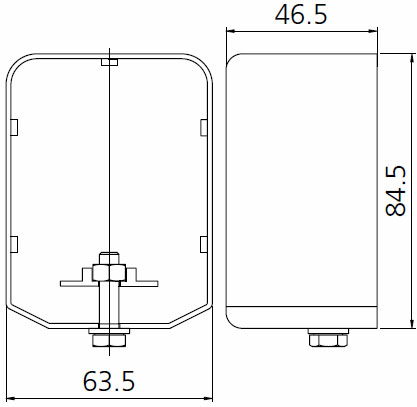

КОНЦЕВАЯ КРЫШКА
КОД: 03.08023.90
Линия тип "С/Р"
КОНЦЕВАЯ КРЫШКА
КОНЦЕВАЯ КРЫШКА
Служит для закрытия конца линии и крепится на изоляционном коробе.
ЛЕГКАЯ ЗАКРЫВАЮЩАЯ ШТОРКА
КОД: 03.08007.90N
Линия тип "С/Р"
ЛЕГКАЯ ЗАКРЫВАЮЩАЯ ШТОРКА
ЛЕГКАЯ ЗАКРЫВАЮЩАЯ ШТОРКА
Две гибкие уплотнительные полоски, вставляемые в боковые желоба короба обеспечивают дополнительную защиту изоляционного короба контактной линии от IP 13 до IP 23.

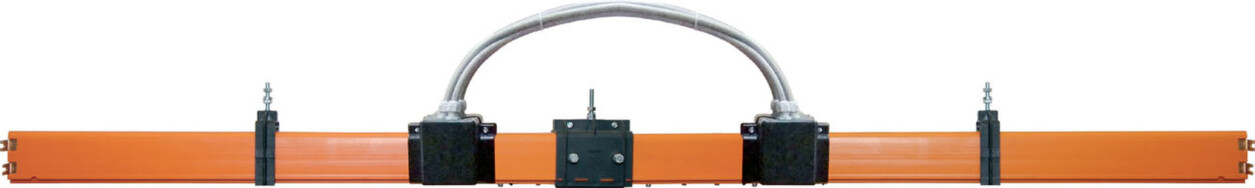

СЕКЦИЯ РАСШИРЕНИЯ
КОД: 03.03029.90
Линия тип "С"
СЕКЦИЯ РАСШИРЕНИЯ
СЕКЦИЯ РАСШИРЕНИЯ
Используется в особо протяженных линиях для компенсации расширения изоляционного короба. При установке между двумя точками фиксации, необходимо предусмотреть дополнительную поддерживающую скобу.
СЕКЦИЯ РАСШИРЕНИЯ
КОД: 03.54415.00
Линия тип "Р"
Используется в особо протяженных линиях для компенсации расширения изоляционного короба. При установки между двумя точками фиксации, необходимо предусмотреть дополнительную поддерживающую скобу.
СЕКЦИЯ РАСШИРЕНИЯ
СЕКЦИЯ РАСШИРЕНИЯ

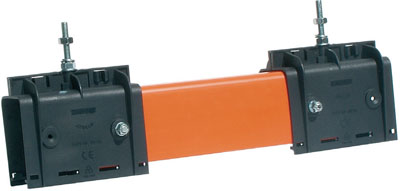

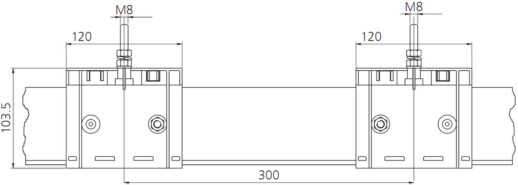

СЕКЦИЯ КОНТРОЛЯ
КОД: 03.03022.90
Линия тип "С"
Состоит из съемной секции короба, что обеспечивает возможность проведения осмотра линии и при необходимости удаления и замены токосъемной каретки. Для монтажа должны быть предусмотрены две дополнительных поддерживающих скобы.
СЕКЦИЯ КОНТРОЛЯ
СЕКЦИЯ КОНТРОЛЯ

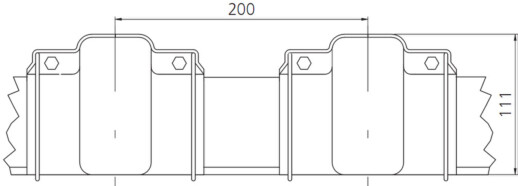

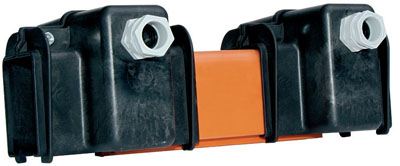

ИЗОЛИРУЮЩАЯ СЕКЦИЯ
КОД: 03.03021.90
Линия тип "С/P"
Позволяет обеспечить разделение подачи электроэнергии в линии на отдельные сектора с целью создания изолированных участков для монтажа и обслуживания.
ИЗОЛИРУЮЩАЯ СЕКЦИЯ
КОД: 03.03021.90

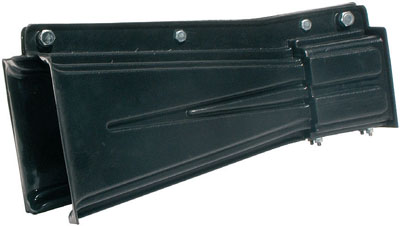

ВВОДНАЯ НАПРАВЛЯЮЩАЯ ДЛЯ ТОКОСЪЕМНОЙ КАРЕТКИ
КОД: 03.08031.90NH5P
Линия тип "С/P"
Служит для вставки токосъемной каретки в месте прерывания линии.
ВВОДНАЯ НАПРАВЛЯЮЩАЯ ДЛЯ ТОКОСЪЕМНОЙ КАРЕТКИ
ВВОДНАЯ НАПРАВЛЯЮЩАЯ ДЛЯ ТОКОСЪЕМНОЙ КАРЕТКИ
ВЫРАВНИВАЮЩИЕ ПЛАСТИНЫ
КОД: 5.090301.06
Линия тип "С/P"
VYRAVNIVAYUSHCHIE PLASTINY
Вставляемые в боковые желоба короба, они обеспечивают необходимую ровную поверхность в местах соединений секций и оптимизируют скольжение токосъемной каретки.
