Троллейный шинопровод Mini Atollo 40-60A
Троллейные шинопроводы Mini Atollo 40-60 А

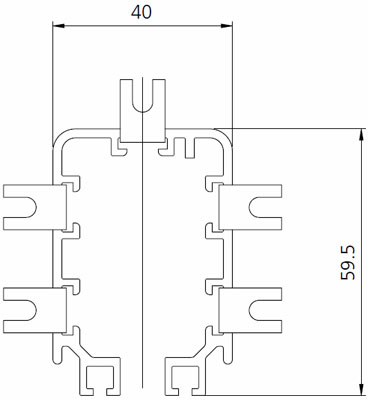

Линия типа C: непрерывная медная полоса – Линия типа P: предустановленная медная полоса

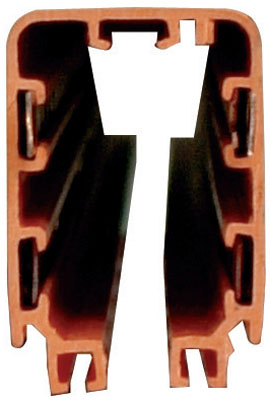

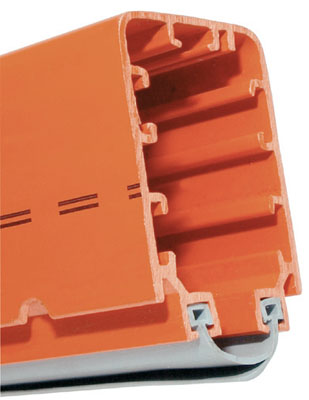

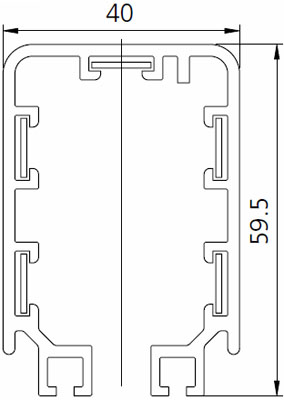

Линия типа "С" - непрерывная медная полоса
В данном типе линии медная полоса нарезается на необходимую длину и протягивается внутри коробов после их установки и соединения друг с другом. В этом случае электрическая линия с непрерывной медной полосой устанавливается в значительно более короткие сроки. Эта конструкция также гарантирует гораздо меньшие потери напряжения при эксплуатации, равно как и заметно меньший износ контактных башмаков. Внутри короба предусматривается использование направляющей во избежание неправильной вставки токосъемной каретки.
| Длина (м) | Количество медных полос | Код | |
40 А | 60 А | ||
| 4 | 4 | 03.04044.90 | 03.04044.91 |
| 5 | 03.04045.90 | 03.04045.91 | |
| 2 | 4 | 03.04024.90 | 03.04024.91 |
| 5 | 03.04025.90 | 03.04025.91 | |

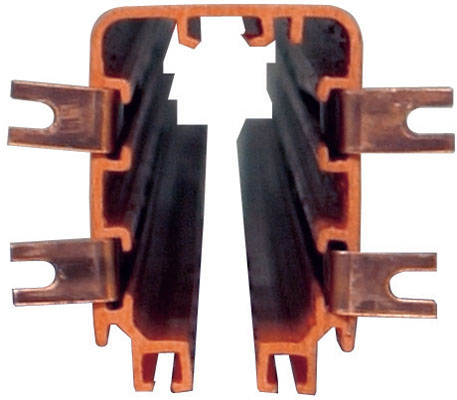

Линия типа "Р" - предварительно установленная медная полоса
В данном типе линии медная полоса предварительно вставлена в короб на соответствующие места. С тем, чтобы обеспечить соединение между коробами, оконечные части медной полосы загнуты и готовы к скреплению с помощью соответствующих зажимов. Внутри короба предусматривается использование направляющей во избежание неправильной вставки токосъемной каретки.
| Длина (м) | Количество медных полос | Код | |
| 40 А | 60 А | ||
| 4 | 4 | 03.04244.90 | 03.04244.91 |
| 5 | 03.04245.90 | 03.04245.91 | |
| 2 | 4 | 03.04224.90 | 03.04224.91 |
| 5 | 03.04225.90 | 03.04225.91 | |
Компоненты токоподвода Atollo Cariboni

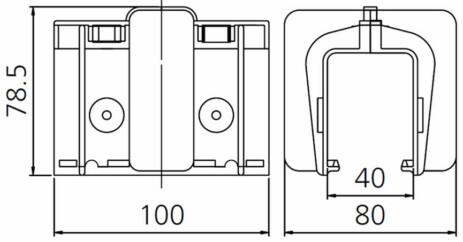

СОЕДИНИТЕЛЬНАЯ МУФТА ДЛЯ КОРОБОВ
КОД: 03.04003.90
Линия тип "С"
Предназначена для соединения двух секций изоляционных. Очень проста в использовании, не требуется применение винтов, снабжена двумя выступами, гарантирующими надежную фиксацию коробов.
СОЕДИНИТЕЛЬНАЯ МУФТА ДЛЯ ТОЧКИ ФИКСАЦИИ
КОД: 03.04004.90
Линия тип "С"
Она служит для соединения двух секций изоляционных коробов. Закрепляется на опорном кронштейне для обеспечения ровного подсоединения наращиваемых секций.

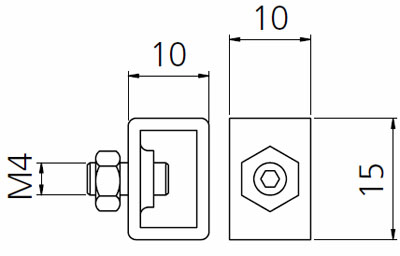

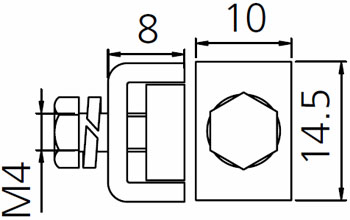

СТЫКОВОЧНЫЙ ЗАЖИМ
КОД: 03.04015.90
Линия тип "С"
Используется для соединения медной полосы в случае расширения существующих линий или для особо протяженных линий, где медная полоса не может быть установлена за одну операцию.
СОЕДИНИТЕЛЬНАЯ МУФТА ДЛЯ КОРОБОВ
КОД: 03.04005.90
Линия тип "Р"
Предназначена для соединения двух секций изоляционных коробов в случае монтажа линий типа Р (с предварительно установленной медной полосой).
СТЫКОВОЧНЫЙ ЗАЖИМ
КОД: 03.04016.90
Линия тип "Р"
Используется для соединения частей медной полосы в случае монтажа линии типа Р (с предварительно установленной медной полосой). Он вставляется в медную полосу, предварительно подготовленную к сборке.

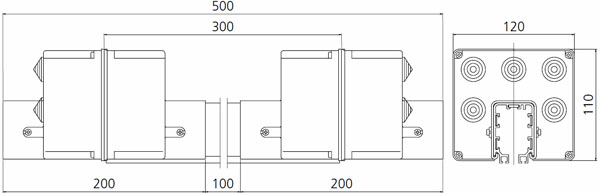

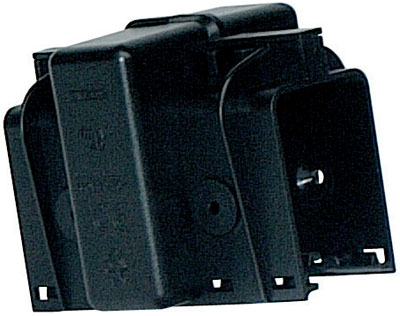

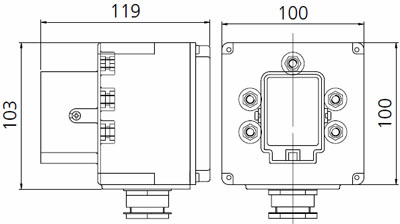

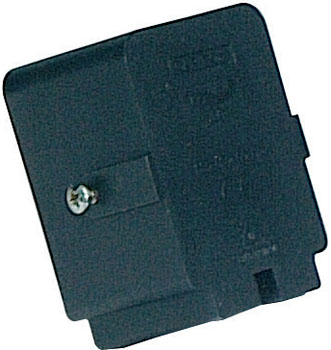

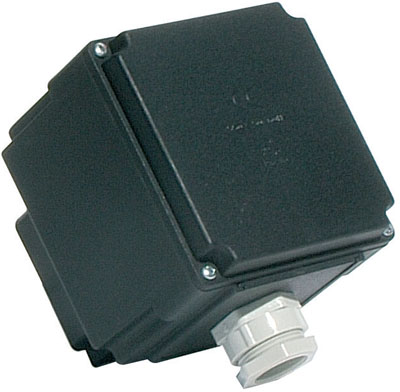

КОНЦЕВОЙ ТОКОПОДВОДЯЩИЙ КОРОБ
КОД: 03.04007.90
Линия тип "С"

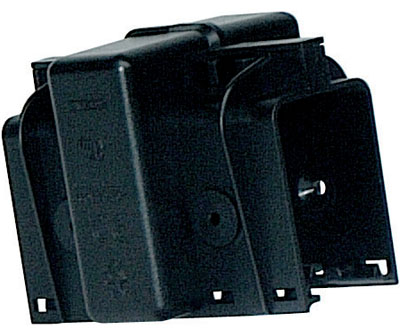

Монтируется на конце линии. Снятие задней крышки обеспечивает легкую установку.

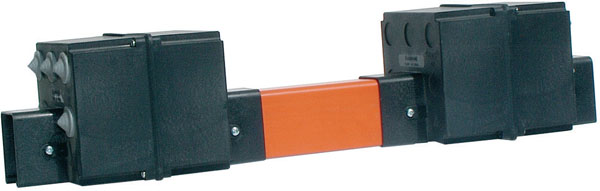

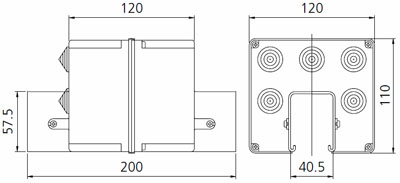

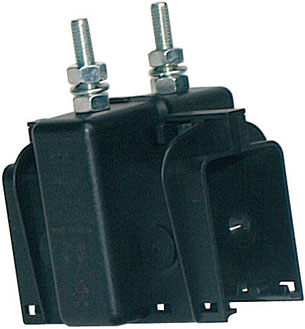

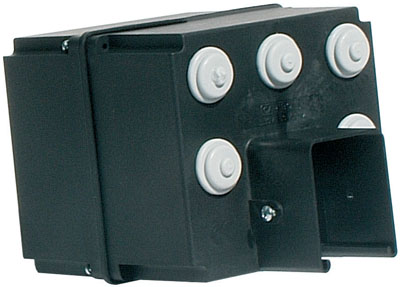

ЛИНЕЙНЫЙ ТОКОПОДВОДЯЩИЙ КОРОБ
КОД: 03.04006.90
Линия тип "С/Р"
Может монтироваться в каждой точке линии рядом с местом соединения двух соседних секций короба.

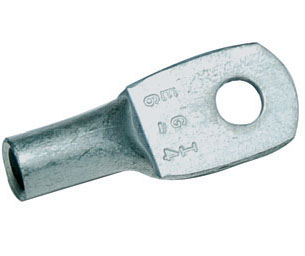

КОНЦЕВАЯ КЛЕММА ДЛЯ ПИТАЮЩЕГО КАБЕЛЯ
КОД: 8.14.00.0037-8.14.00.0038
Линия тип "С/Р"

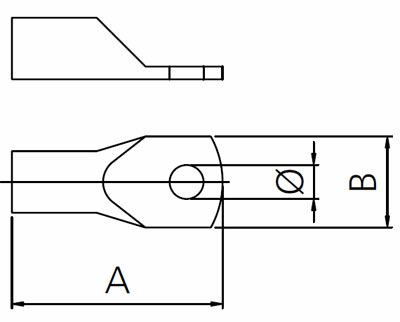

| Код | Амперная нагрузка | Размеры (мм) | Максимальная площадь сечения кабеля (мм2) | ||
| А | В | Ø | |||
8.14.00.0037 | 40 А | 23 | 10 | 4,25 | 6 |
8.14.00.0038 | 60 А | 26 | 10 | 4,25 | 10 |
Вставляемая в стыковочный зажим, она соединяет кабель (максимальное сечение 10 мм2) с медной полосой внутри линейного короба питающей линии.

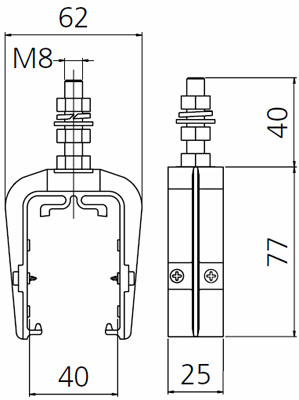

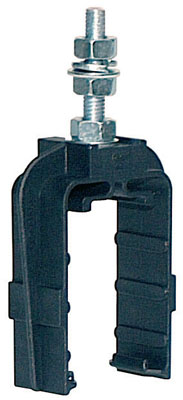

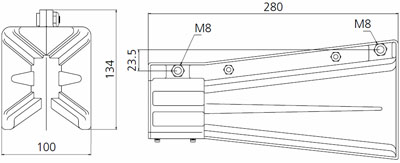

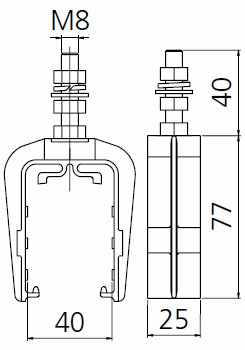

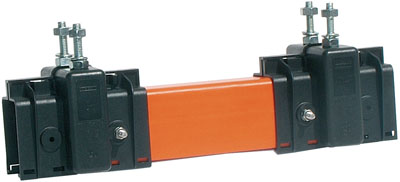

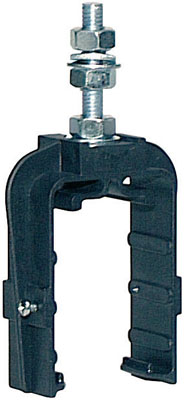

ПОДВЕСНОЙ КРОНШТЕЙН
КОД: 03.04008.90
Линия тип "С/Р"
Позволяет смещаться изоляционному коробу в случае расширения. Установочная дистанция между двумя подвесными кронштейнами должна быть максимум 1,33 метра.

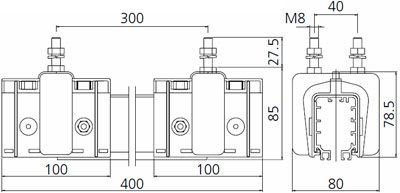

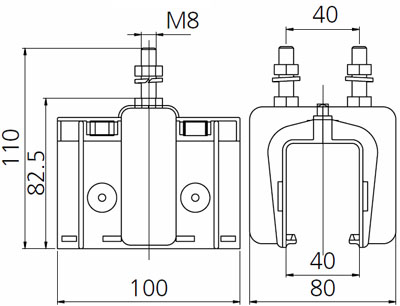

ПОДВЕСНОЙ КРОНШТЕЙН ДЛЯ ТОЧКИ ФИКСАЦИИ
КОД: 03.04009.90
Линия тип "С/Р"
Соединяется с коробом двумя боковыми шурупами и служит для создания фиксированной точки с целью обеспечения равномерного распределения расширения.

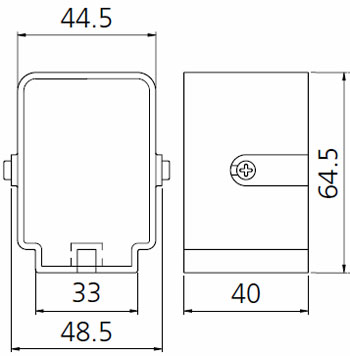

КОНЦЕВАЯ КРЫШКА
КОД: 03.04010.90
Линия тип "С/Р"
Служит для закрытия конца линии и крепится на изоляционном коробе.

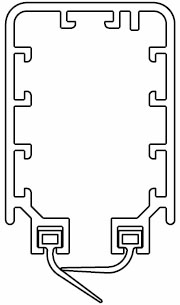

ЛЕГКАЯ ЗАКРЫВАЮЩАЯ ШТОРКА
КОД: 03.04011.91
Линия тип "С/Р"
Две гибкие уплотнительные полоски, вставляемые в боковые желоба короба обеспечивают дополнительную защиту контактной линии от IP 13 до IP 23.
СЕКЦИЯ КОНТРОЛЯ
КОД: 03.04020.90
Линия тип "С"
Состоит из съемной секции короба, что обеспечивает возможность проведения осмотра линии и при необходимости удаления и замены токосъемной каретки. Для монтажа должны быть предусмотрены два дополнительных опорных кронштейна.
ИЗОЛИРУЮЩАЯ СЕКЦИЯ
КОД: 03.04013.90
Линия тип "С/P"
Обеспечивает разделение подачи электроэнергии в линии на отдельные сектора с целью создания изолированных участков для монтажа и обслуживания.
ВВОДНАЯ НАПРАВЛЯЮЩАЯ ДЛЯ ТОКОСЪЕМНОЙ КАРЕТКИ
КОД: 03.04027.90
Линия тип "С/P"
Служит для вставки токосъемной каретки в месте прерывания линии.
ВЫРАВНИВАЮЩИЕ ПЛАСТИНЫ
КОД: 5.090301.08
Линия тип "С/P"
Вставляемые в боковые желоба короба, они обеспечивают необходимую ровную поверхность в местах соединений секций и оптимизируют скольжение токосъемной каретки.
