Токосъёмные каретки для троллейных шинопроводов ATOLLO и MINI ATOLLO
Линия типа C: непрерывная медная полоса – Линия типа P: предустановленная медная полоса
Токосъёмные каретки ATOLLO

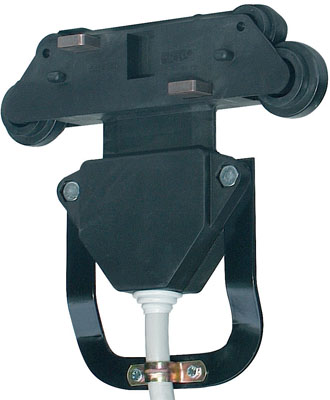

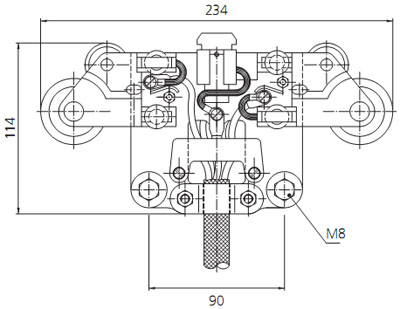

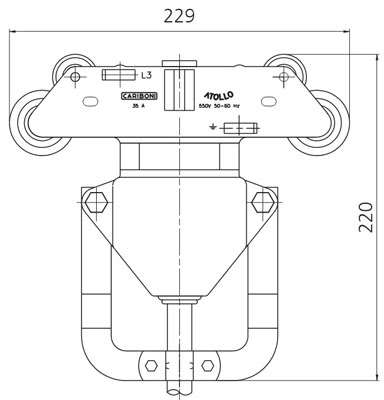

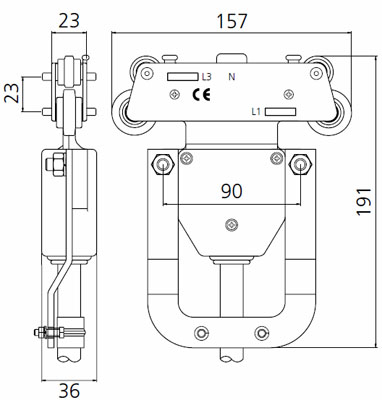

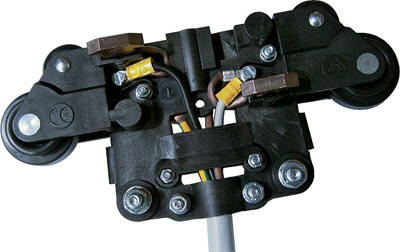

ТОКОСЪЕМНАЯ КАРЕТКА С КОНТАКТНЫМИ БАШМАКАМИ НА 35 А
Линия тип "С"
Корпус полностью изолированный и контактные башмаки изготовлены из металлографита. Поставляются с 5 метрами кабеля и держателем поводка (сам поводок - код 03.08026.91 - не включен). Внутри находится коробка выводов, до которой можно легко добраться в случае любых необходимых монтажных работ, без необходимости изъятия токосъемной каретки из изоляционного короба. В случае использования тока более, чем на 35 А, необходимо параллельное соединение двух и более токосъемных кареток или, как альтернатива, может быть использована токосъемная каретка на большую амперную нагрузку в соответствии с таблицей:
Код | Амперная нагрузка | Число контактных башмаков |
03.08024.92NC | 35 A | 4 |
03.08024.93NC | 35 A | 5 |


ТОКОСЪЕМНАЯ КАРЕТКА С КОНТАКТНЫМИ БАШМАКАМИ НА 35 А
Линия тип "Р"
Контактные башмаки изготовлены из металлографита; поставляются с 5 метрами кабеля; держатель поводка (код 03.04019.90) и сам поводок (код 03.08026.90) поставляются отдельно.
Код | Амперная нагрузка | Число контактных башмаков |
03.08024.92C5 | 35 A | 4 |
03.08024.93C5 | 35 A | 5 |

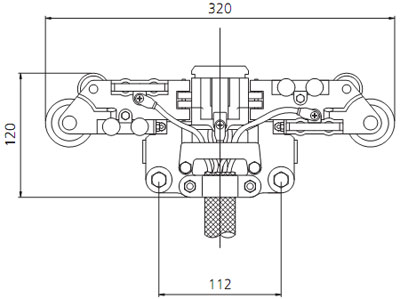

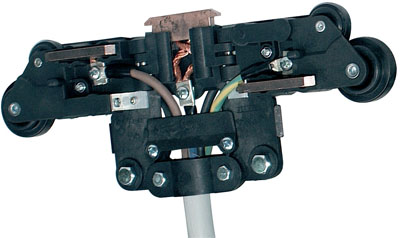

ТОКОСЪЕМНАЯ КАРЕТКА С КОНТАКТНЫМИ БАШМАКАМИ НА 70 А
Линия тип "С/Р"
Корпус полностью изолированный и контактные башмаки изготовлены из металлоуглерода. Поставляются с 5 метрами кабеля (сам поводок - код 03.08026.91 и держатель поводка - код 03.08025.91 не включены). В случае использования тока более, чем на 70 А, необходимо соединение двух и более токосъемных кареток.
Код | Амперная нагрузка | Число контактных башмаков |
03.08034.92C5 | 70 A | 4 |
03.08034.93C5 | 70 A | 5 |

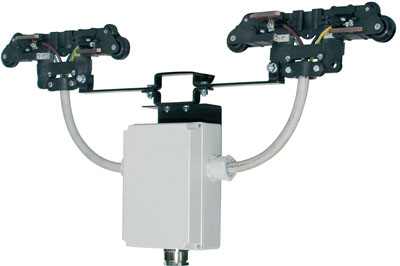

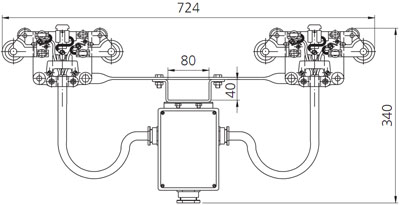

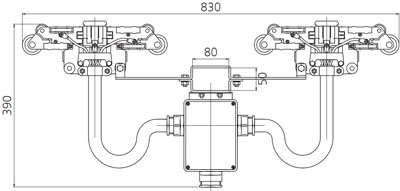

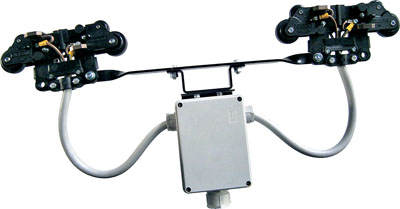

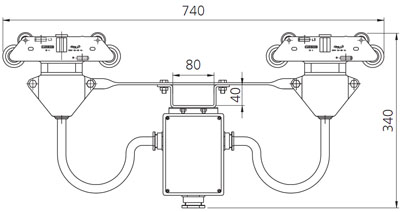

ДВОЙНАЯ ТОКОСЪЕМНАЯ КАРЕТКА С КОНТАКТНЫМИ БАШМАКАМИ В КОМПЛЕКТЕ
С МЕХАНИЗМОМ СЦЕПЛЕНИЯ – ДЛЯ ОБЩЕЙ АМПЕРНОЙ НАГРУЗКИ НА 70 А (2х35 А)
Линия тип "С"
Состоит из двух токосъемных кареток по 35А, соединенных механизмом сцепления.
Код | Амперная нагрузка | Число контактных башмаков |
03.08027.94N | 2х35 A | 4 |
03.08027.95N | 2х35 A | 5 |

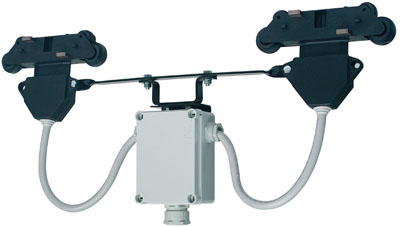

ДВОЙНАЯ ТОКОСЪЕМНАЯ КАРЕТКА С КОНТАКТНЫМИ БАШМАКАМИ В КОМПЛЕКТЕ
С МЕХАНИЗМОМ СЦЕПЛЕНИЯ – ДЛЯ ОБЩЕЙ АМПЕРНОЙ НАГРУЗКИ НА 70 А (2х35 А)
Линия тип "Р"
Состоит из двух токосъемных кареток по 35А, соединенных механизмом сцепления. (сам поводок - код 03.08028.90 - не включен).
Код | Амперная нагрузка | Число контактных башмаков |
03.08027.94 | 2х35 A | 4 |
03.08027.95 | 2х35 A | 5 |


ДВОЙНАЯ ТОКОСЪЕМНАЯ КАРЕТКА С КОНТАКТНЫМИ БАШМАКАМИ В КОМПЛЕКТЕ
С МЕХАНИЗМОМ СЦЕПЛЕНИЯ – ДЛЯ ОБЩЕЙ АМПЕРНОЙ НАГРУЗКИ НА 140 А (2х70 А)
Линия тип "С/Р"
Состоит из двух токосъемных кареток по 70А, соединенных механизмом сцепления. (сам поводок - код 03.08028.90 - не включен).
Код | Амперная нагрузка | Число контактных башмаков |
03.08041.94 | 2х70 A | 4 |
03.08041.95 | 2х70 A | 5 |

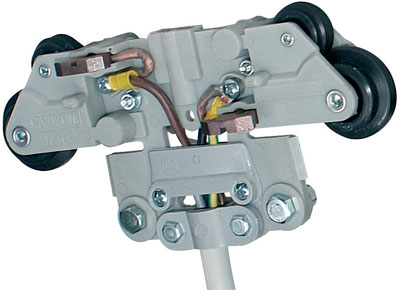

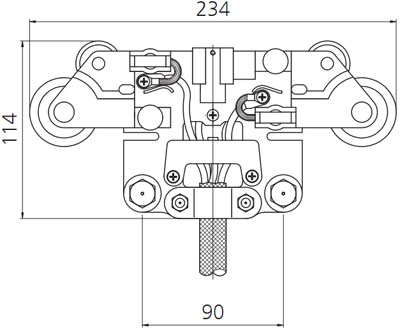

ТОКОСЪЕМНАЯ КАРЕТКА ДЛЯ ИЗГИБОВ С 4 КОНТАКТНЫМИ БАШМАКАМИ НА 35 А
03.08024.97C
Линия тип "С/Р"
Корпус полностью изолированный и контактные башмаки изготовлены из металлографита. Поставляются с 2 метрами кабеля (сам поводок - код 03.08026.90 и держатель поводка - код 03.04019.90 не включены).

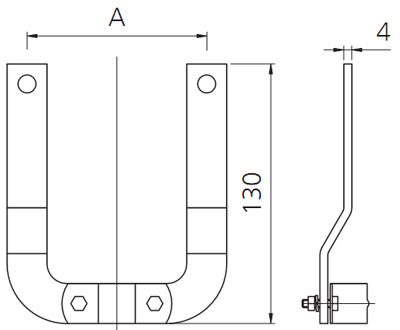

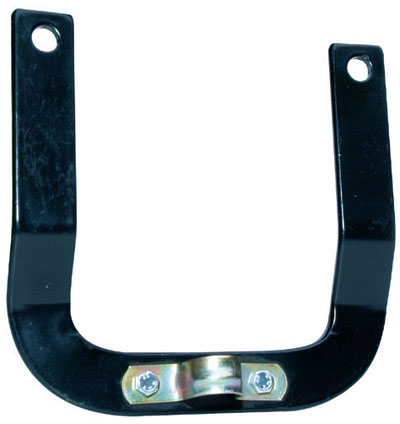

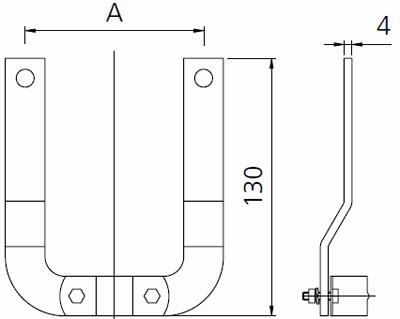

ДЕРЖАТЕЛЬ ПОВОДКА
Линия тип "С/Р"
Крепится к токосъемной каретке и обеспечивает ее соединение с поводком.
Код токосъемной каретки | "А" | Код |
03.08024.97C для изгибов 03.08024.92C5 - 93C5 | 90 мм | 03.04019.90 |
03.08024.92NC - 93NC | 112 мм | 03.04019.91 |
03.08034.92C5 - 93C5 | 112 мм | 03.08025.91 |
03.08027.94 - 95 | 90 мм | 03.04019.90 |

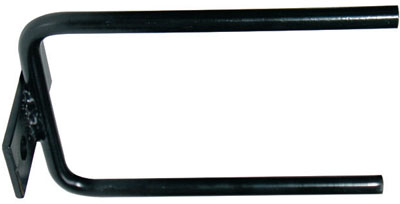

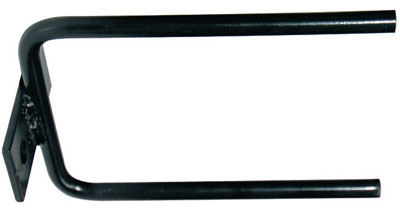

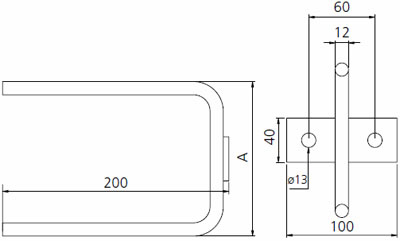

ПОВОДОК
Линия тип "С/Р"
Крепится на движущем механизме и обеспечивает буксировку токосъемной каретки.
Код токосъемной каретки | "А" | Код |
03.08024.97C для изгибов 03.08024.92C5 - 93c5 | 140 мм | 03.08026.90 |
03.08024.92NC - 93NC | 160 мм | 03.08026.91 |
03.08034.92C5 - 93C5 | 160 мм | 03.08026.91 |
03.08027.94N - 95N / 03.08027.94 - 95 / 03.0804194 - 95 | 70 мм | 03.08028.90 |

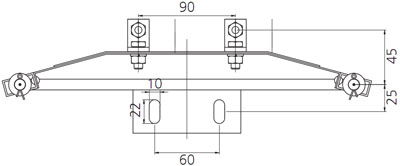

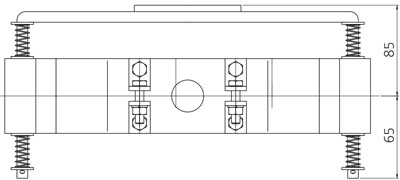

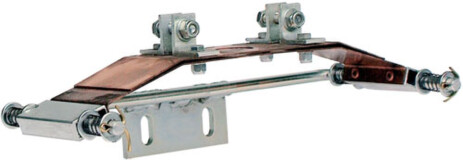

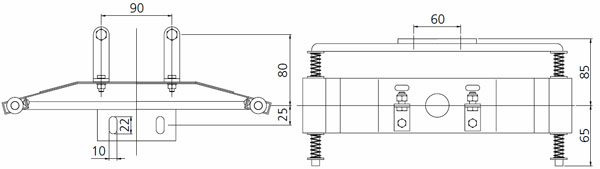

ПОДВЕСНОЙ МЕХАНИЗМ ТОКОСЪЕМНОЙ КАРЕТКИ ДЛЯ ВВОДНОЙ НАПРАВЛЯЮЩЕЙ
03.08020.90
Линия тип "С/Р"
Служит для поддержания токосъемной каретки и облегчения ее входа в линию с помощью вводной направляющей – код 03.08031.90N.



Токосъёмные каретки MINI ATOLLO

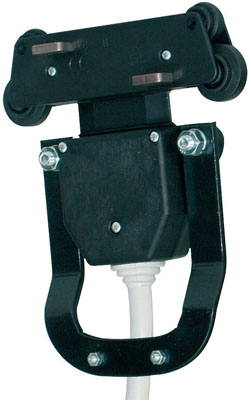

ТОКОСЪЕМНАЯ КАРЕТКА С КОНТАКТНЫМИ БАШМАКАМИ НА 25 А
Линия тип "С/Р"
Корпус полностью изолированный и контактные башмаки изготовлены из металлографита. Поставляются с 5 метрами кабеля и держателем поводка (сам поводок - код 03.08026.90 - не включен). Внутри находится коробка выводов, до которой можно легко добраться в случае любых необходимых монтажных работ, без необходимости изъятия токосъемной каретки из изоляционного короба. В случае использования тока более, чем на 25 А, необходимо параллельное соединение двух и более токосъемных кареток или, как альтернатива, может быть использована токосъемная каретка на большую амперную нагрузку в соответствии с таблицей:


Код | Амперная нагрузка | Число контактных башмаков |
03.04018.94C | 25 А | 4 |
03.04018.95C | 25 А | 5 |

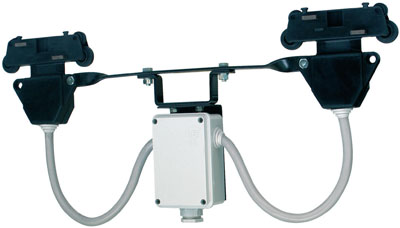

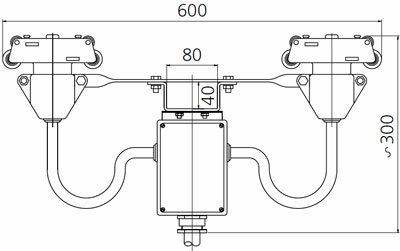

ДВОЙНАЯ ТОКОСЪЕМНАЯ КАРЕТКА С КОНТАКТНЫМИ БАШМАКАМИ В КОМПЛЕКТЕ
С МЕХАНИЗМОМ СЦЕПЛЕНИЯ – ДЛЯ ОБЩЕЙ АМПЕРНОЙ НАГРУЗКИ НА 50 А (2х25 А)
Линия тип "С/Р"
Состоит из двух токосъемных кареток по 25А, соединенных механизмом сцепления.


Код | Амперная нагрузка | Число контактных башмаков |
03.04021.94 | 2х25 А | 4 |
03.04021.95 | 2х25 А | 5 |
ДЕРЖАТЕЛЬ ПОВОДКА
Линия тип "С/Р"
Крепится к токосъемной каретке и обеспечивает ее соединение с поводком.


Код токосъемной каретки | "А" | Код |
03.04018.94C - 95C | 90 мм | 03.04019.90 |

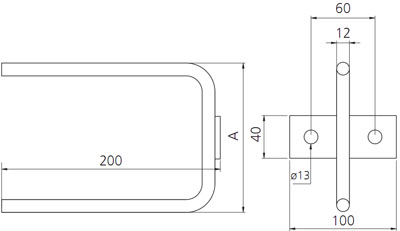

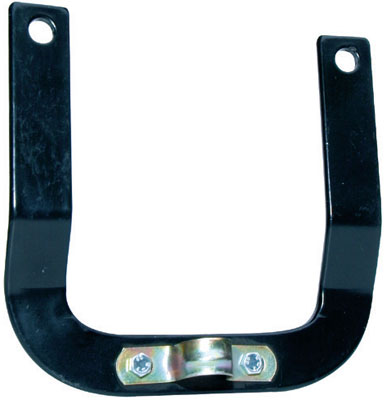

ПОВОДОК
Линия тип "С/Р"
Крепится на движущем механизме и обеспечивает буксировку токосъемной каретки.


Код токосъемной каретки | "А" | Код |
03.04018.94C - 95C | 140 мм | 03.08026.90 |
03.04021.94C - 95C | 70 мм | 03.08028.90 |

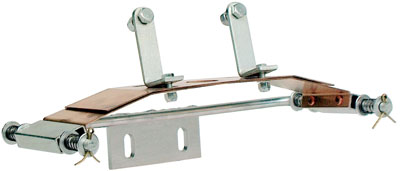

ПОДВЕСНОЙ МЕХАНИЗМ ТОКОСЪЕМНОЙ КАРЕТКИ ДЛЯ ВВОДНОЙ НАПРАВЛЯЮЩЕЙ
КОД: 03.04028.90
Линия тип "С/Р"
Служит для поддержания токосъемной каретки и облегчения ее входа в линию с помощью вводной направляющей – код 03.04027.90.
